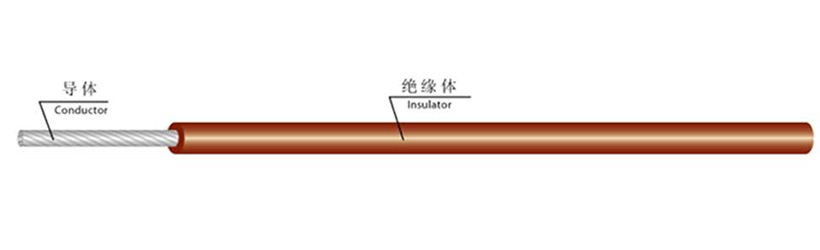

UL AWM 1569 聚氯乙烯绝缘电线

产品规格

耐温：80℃ or 90℃ or 105℃

额定电压：300V

导体：退火镀锡铜丝或裸铜丝或硬铜丝

绝缘：PVC

使用：电器内部接线

印字：E225526 UL AWM1569 (30…2AWG) (80℃ or 90℃ or 105℃) 300V cUL AWM I A (80℃ or 90℃ or 105℃) 300V VW-1 JIANG YIN TIAN QI SILICONE RUBBER PRODUCTS CO LTD

技术参数

项目 / ITEMS

要求 / REQUIREMENTS

标准 / STANDARD

阻燃测试 / Flame Retardancy Test

垂直燃烧 / VW-1

UL 758

火花测试 / Spark Test

(AC 6KV or 7.5KV) / 0.15 S

UL 1581

耐压测试 / Withstand Voltage Test

( 2KV or 2.5 KV or 3KV or 3.5KV) /1min

UL 62

绝缘机械性能

Mechanical Properties of Insulation

老化前 / Before Aging

拉伸强度 / Tensile Strength

≥10.3 N/mm²

伸长率 / Elongation

≥100%

老化后 / After Aging

(113or121 or136±1℃×168h)

拉伸强度 / Tensile Strength

70% before aging

伸长率 / Elongation

45% before aging

有害物质控制 Harmful Substance Control

符合ROHS / ROHS compliance

EU—2002/95/EC

规格	导体			绝缘			公差
	截面积	结构	电阻	壁厚	最小壁厚	总外径
	Sect.	Structure	CR at 20℃ (Max)	Nom. Thicks.	Min. Thicks.	Overall Diameter	Allowance
AWG	mm²	No./mm	Ohm/km	mm	mm	mm	mm
30	0.0507	7/0.10	381	0.38	0.33	1.08	±0.10
29	0.0647	9/0.10	297	0.38	0.33	1.14	±0.10
28	0.0804	11/0.10	239	0.38	0.33	1.18	±0.10
27	0.102	13/0.10	188	0.38	0.33	1.22	±0.10
26	0.128	8/0.15	150	0.38	0.33	1.28	±0.10
25	0.162	9/0.16	199	0.38	0.33	1.35	±0.10
24	0.205	7/0.20	94.2	0.38	0.33	1.40	±0.10
23	0.259	11/0.18	74.5	0.38	0.33	1.48	±0.10
22	0.324	13/0.18	59.4	0.38	0.33	1.55	±0.10
21	0.412	17/0.18	46.9	0.38	0.33	1.65	±0.10
20	0.519	21/0.18	36.7	0.38	0.33	1.75	±0.10
19	0.653	26/0.18	29.1	0.38	0.33	1.85	±0.10
18	0.823	33/0.18	23.2	0.38	0.33	2.00	±0.15
17	1.04	40/0.18	18.3	0.38	0.33	2.10	±0.15
16	1.31	52/0.18	14.6	0.38	0.33	2.30	±0.15
15	1.65	33/0.254	11.3	0.38	0.33	2.55	±0.20
14	2.08	41/0.254	8.96	0.38	0.33	2.75	±0.20
13	2.63	52/0.254	7.10	0.38	0.33	3.00	±0.20
12	3.31	47/0.30	5.64	0.38	0.33	3.30	±0.25
11	4.17	59/0.30	4.48	0.38	0.33	3.60	±0.25
10	5.26	75/0.30	3.546	0.38	0.33	4.20	±0.25
9	6.631	53/0.40	2.230	0.76	0.69	5.30	±0.25
8	8.367	70/0.40	2.230	0.76	0.69	5.75	±0.25
7	10.55	84/0.40	1.768	0.76	0.69	6.20	±0.25
6	13.30	105/0.40	1.403	0.76	0.69	6.90	±0.25
5	16.77	133/0.40	1.113	0.76	0.69	7.60	±0.25
4	21.15	168/0.40	0.882	0.76	0.69	8.50	±0.25
3	26.67	210/0.40	0.6996	0.76	0.69	9.30	±0.25
2	33.62	266/0.40	0.5548	0.76	0.69	10.20	±0.25
