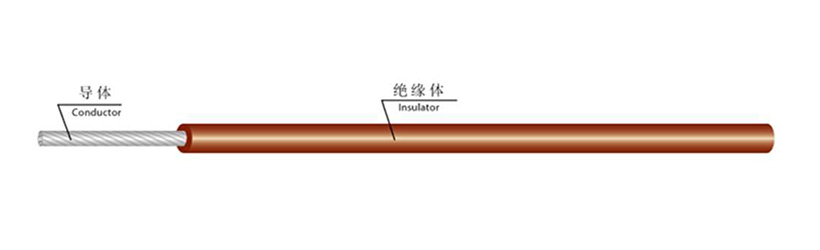

UL AWM 1007 聚氯乙烯绝缘电线

产品规格：

耐温：60℃ or 80℃ or C OIL
额定电压：300V
导体：退火镀锡铜丝或裸铜丝或硬铜丝
绝缘：PVC
使用：电器内部接线
印字： E225526 UL AWM007 (32…16AWG) (60℃ or 80℃ or C OIL) 300V cUL AWM I A (60℃ or 80℃ or C OIL)
300V FT2 JIANG YIN TIAN QI SILICONE RUBBER PRODUCTS CO LTD

技术参数：

项目 / ITEMS

要求
REQUIREMENTS

标准
STANDARD

阻燃测试
Flame Retardancy Test

水平燃烧 / FT-2

UL 758

火花测试
Spark Test

AC 3KV / 0.15 S

UL 1581

耐压测试 /
Withstand Voltage Test

2KV / 1min

UL 62

绝缘机械性能

Mechanical Properties of Insulation

老化前
Before Aging

拉伸强度
Tensile Strength

≥10.3 N/mm²

伸长率
Elongation

≥100%

老化后 / After Aging

(100 or 113 ± 1℃ × 168h)

拉伸强度Tensile Strength

70% before aging

伸长率
Elongation

45% before aging

有害物质控制 Harmful Substance Control

符合ROHS / ROHS compliance

EU—2002/95/EC

规格	导体			绝缘			公差
	截面积	结构	电阻	壁厚	最小壁厚	总外径
	Sect.	Structure	CR at 20℃ (Max)	Nom. Thicks.	Min. Thicks.	Overall Diameter	Allowance
AWG	mm²	No./mm	Ohm/km	mm	mm	mm	mm
32	0.0324	5/0.10	563	0.38	0.33	1.04	±0.10
31	0.0401	6/0.10	456	0.38	0.33	1.06	±0.10
30	0.0507	7/0.10	381	0.38	0.33	1.08	±0.10
29	0.0647	9/0.10	297	0.38	0.33	1.14	±0.10
28	0.0804	11/0.10	239	0.38	0.33	1.18	±0.10
27	0.102	13/0.10	188	0.38	0.33	1.22	±0.10
26	0.128	8/0.15	150	0.38	0.33	1.28	±0.10
25	0.162	9/0.16	199	0.38	0.33	1.35	±0.10
24	0.205	7/0.20	94.2	0.38	0.33	1.40	±0.10
23	0.259	11/0.18	74.5	0.38	0.33	1.48	±0.10
22	0.324	13/0.18	59.4	0.38	0.33	1.55	±0.10
21	0.412	17/0.18	46.9	0.38	0.33	1.65	±0.10
20	0.519	21/0.18	36.7	0.38	0.33	1.75	±0.10
19	0.653	26/0.18	29.1	0.38	0.33	1.85	±0.10
18	0.823	33/0.18	23.2	0.38	0.33	2.00	±0.15
17	1.04	40/0.18	18.3	0.38	0.33	2.10	±0.15
16	1.31	52/0.18	14.6	0.38	0.33	2.30	±0.15
