UL AWM 1015 聚氯乙烯电线

产品规格

耐温：80℃ or 90℃ or 105℃

额定电压：600V or 750V

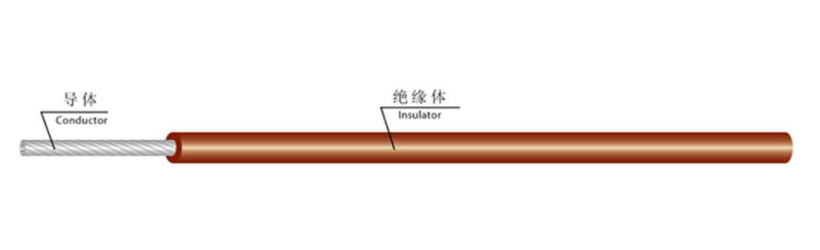

导体：退火镀锡铜丝或裸铜丝

绝缘：PVC

使用：电器内部接线

印字：E225526 UL AWM1015 (30…4/0AWG...kcmil250...kcmil2000) (80℃ or 90℃ or 105℃) (600V or 750V) cUL AWM I A (80℃ or90℃ or 105℃) (600V or 750V) FT-2 JIANG YIN TIAN QI SILICONE RUBBER PRODUCTS CO LTD

技术参数

项目 / ITEMS

要求 / REQUIREMENTS

标准 / STANDARD

阻燃测试 / Flame Retardancy Test

水平燃烧 / FT-2

UL 758

火花测试 / Spark Test

(AC 6KV or 7.5KV) / 0.15 S

UL 1581

耐压测试 / Withstand Voltage Test

( 2KV or 2.5 KV or 3KV or 3.5KV) /1min

UL 62

绝缘机械性能

Mechanical Properties of Insulation

老化前/ Before Aging

拉伸强

Tensile Strength

≥10.3 N/mm²

伸长率

Elongation

≥100%

老化后/ After Aging

(113or121 or136±1℃×168h)

拉伸强度

Tensile Strength

70% before aging

伸长率

Elongation

45% before aging

有害物质控制

Harmful Substance Control

符合ROHS

ROHS compliance

EU—2002/95/EC

规格	导体			绝缘			公差
	截面积	结构	电阻	壁厚	最小壁厚	总外径
	Sect.	Structure	CR at 20℃ (Max)	Nom. Thicks.	Min. Thicks.	Overall Diameter	Allowance
AWG	mm²	No./mm	Ohm/km	mm	mm	mm	mm
30	0.128	7/0.10	381	0.76	0.69	1.84	±0.10
28	0.205	9/0.10	239	0.76	0.69	1.90	±0.10
26	0.128	7/0.16	150	0.76	0.69	2.02	±0.10
24	0.205	7/0.20	94.2	0.76	0.69	2.16	±0.10
22	0.324	13/0.18	59.4	0.76	0.69	2.30	±0.10
20	0.519	21/0.18	36.7	0.76	0.69	2.50	±0.15
18	0.823	33/0.18	23.2	0.76	0.69	2.76	±0.15
16	1.31	52/0.28	14.6	0.76	0.69	3.05	±0.20
14	2.08	41/0.254	8.96	0.76	0.69	3.48	±0.20
12	3.31	47/0.30	5.64	0.76	0.69	4.15	±0.25
10	5.26	75/0.30	3.546	0.76	0.69	4.90	±0.25
9	6.631	53/0.40	2.230	0.76	0.69	5.40	±0.25
8	8.367	70/0.40	2.230	1.14	1.02	6.60	±0.25
7	10.55	84/0.40	1.768	1.14	1.02	7.10	±0.30
6	13.30	105/0.40	1.403	1.52	1.37	8.40	±0.30
5	16.77	133/0.40	1.113	1.52	1.37	9.10	±0.40
4	21.15	168/0.40	0.882	1.52	1.37	9.90	±0.40
3	26.67	210/0.40	0.6996	1.52	1.37	10.70	±0.40
2	33.62	266/0.40	0.5548	1.52	1.37	11.60	±0.40
1	42.41	217/0.50	0.4398	2.04	1.83	13.60	±0.40
1/0	53.49	276/0.50	0.3487	2.04	1.83	15.20	±0.40
2/0	67.53	342/0.50	0.2766	2.04	1.83	16.20	±0.40
3/0	85.01	437/0.50	0.2194	2.04	1.83	17.80	±0.40
4/0	107.2	551/0.50	0.1722	2.04	1.83	19.50	±0.50
kcmil250	127	646/0.50	0.1473	2.42	2.18	21.60	±0.50
kcmil300	152	779/0.50	0.1227	2.42	2.18	23.30	±0.50
kcmil350	177	912/0.50	0.1052	2.42	2.18	24.80	±0.50
kcmil400	203	1036/0.50	0.09109	2.42	2.18	26.30	±0.50
kcmil450	228	1184/0.50	0.08097	2.42	2.18	27.60	±0.50
kcmil500	253	1295/0.50	0.07287	2.42	2.18	28.70	±0.50
kcmil550	279	1443/0.50	0.06693	2.80	2.52	30.80	±0.50
kcmil600	304	1554/0.50	0.06135	2.80	2.52	31.80	±0.60
kcmil650	329	1665/0.50	0.05606	2.80	2.52	32.60	±0.60
kcmil700	355	1813/0.50	0.05205	2.80	2.52	33.80	±0.60
kcmil750	380	1924/0.50	0.04858	2.80	2.52	34.60	±0.60
